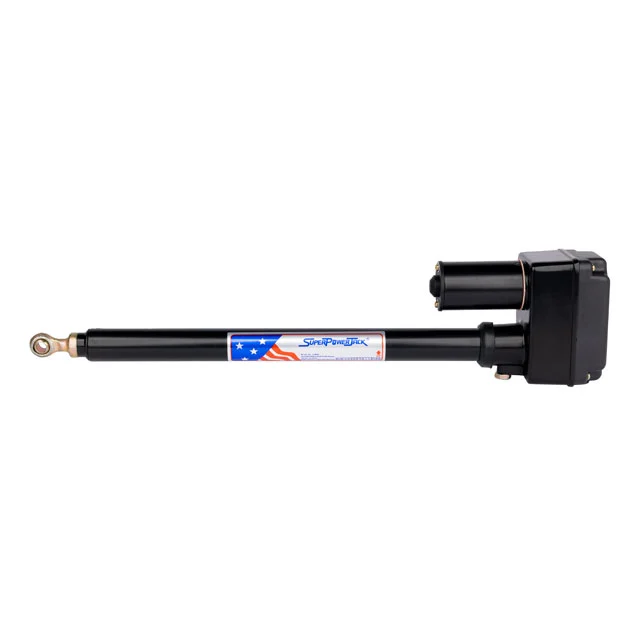

Mały siłownik elektryczny serii SPJ MINI:
Siłownik elektryczny – aktuator liniowy o doskonałej relacji ceny do jakości. Cechują go zarówno bardzo małe gabaryty oraz dobre parametry i dobre wykonanie. Produkt często stosowany w maszynach rolniczych oraz urządzeniach, które muszą spełniać odpowiednie standardy. Posiada wewnętrzne zabezpieczające wyłączniki krańcowe. Zmiana kierunku wysuwu następuje po odwróceniu polaryzacji (biegunowości) – napędzany jest silnikiem DC (silnik prądu stałego).
Mały Siłownik elektryczny SPJ Mini jest łatwy w montażu i użytkowaniu. Posiada wewnętrzne zabezpieczające wyłączniki krańcowe. Doskonały i prosty sposób sterowania poprzez przyciski lub przekaźniki. Niezwykle łatwa regulacja styków krańcowych (wysuwu) powoduje, że siłownik ten z powodzeniem mogą zastosować w swoich aplikacjach nawet bardzo początkujący użytkownicy. Po zatrzymaniu pracy przekładnia w postaci śruby pociągowej nie pozwoli na przesunięcie siłownika w jakikolwiek sposób, co stanowi zabezpieczenie przed włamaniem. Urządzenie dodatkowo jest wyposażone w impulsator o rozdzielczości 48 impulsów / cal czyli przy odpowiednim sterowaniu (przez układ zliczający impulsy) jest dostępna informacja o aktualnym wysunięciu. Siłownik dostępny w trzech wariantach wysuwu: 15cm, 20cm oraz 25cm. Jeżeli mają Państwo jakiekolwiek pytania dotyczące wartości wysuwu, zachęcamy do skorzystania z naszego działu pomocy, gdzie odpowiemy na Państwa pytania telefonicznie lub mailowo.
Główne zalety:
- Bardzo małe gabaryty,
- Dobre wykonanie,
- Wbudowany impulsator umożliwia układom elektronicznym precyzyjne ustalenie pozycji siłownika,
- Stabilna praca siłownika,
- Dogodne mocowania przegubowe,
- Znamionowe napięcie 12V DC,
- Odporność na warunki atmosferyczne,
- W pełni regulowany wysuw (można ustawić od kilku mm do wartości nominalnej wysuwu),
- Wszechstronność zastosowań, niespotykana uniwersalność.
Siłowniki można wykorzystać do sterowania automatycznego:
- Elementami automatyki,
- Liniowymi elementami maszyn,
- Oknami, drzwiami i furtkami,
- Podnośnikami: motocykli , silników itp,
- W maszynach i pojazdach rolniczych,
- W inteligentnych budynkach.
Możliwości sterowania:
- Drogą radiową zdalnie za pomocą pilota,
- Z przycisków na przewodach,
- Automatycznie na podstawie czasu lub czujników.

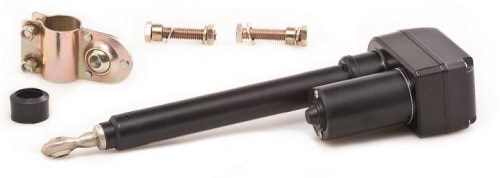

W skład kompletu wchodzi:
- Mały siłownik elektryczny Super Power Jack MINI,
- Mocowanie przegubowe zakładane na ramię – obejma,
- Śruby mocujące,
- Uszczelka gumowa na końcówkę ramienia,
- Pisemna gwarancja oraz instrukcja w języku polskim.
Instrukcja Video – Regulacja wyłączników krańcowych siłownika

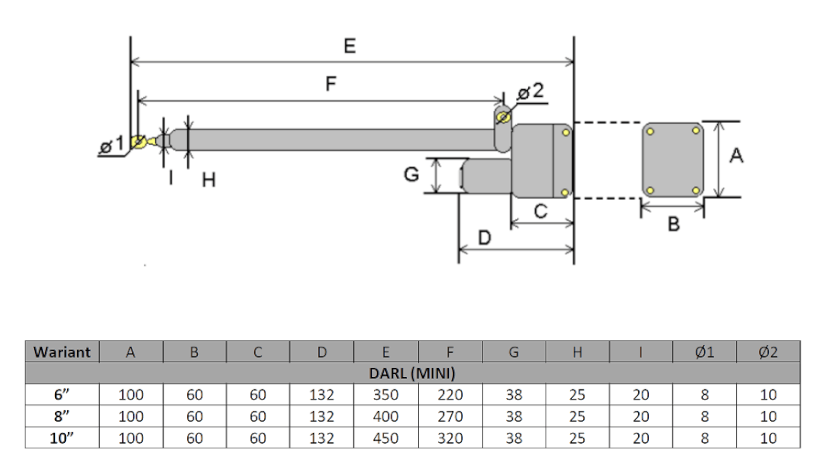

Specyfikacja techniczna
Atrybut | Wartość |
---|---|
Wymiary | |
Korpus dolny | 100x60x60 [mm] |
Długość całkowita w stanie złożonym | 350/400/450* [mm] |
Wysuw ramienia | 150/200/250* [mm] |
Średnica ramienia | 25 [mm] |
Pozostałe dane | |
Napięcie zasilania | 12 VDC max |
Prędkość | 5.4 [mm/s] |
Waga | ~2 [kg] |
Siła | 1500 [N] / 150 [kg] |
Maksymalny prąd zasilania | 1.5 [A] |
Rozdzielczość impulsatora | 48 [imp/cal] |
*-Kolejność podania Mini6/Mini8/Mini10 |

Tematy na blogu:
Zastosowanie i budowa siłowników elektrycznych
Zestaw praktycznych przykładów
Siłowniki elektryczne różnią od siłowników pneumatycznych lub hydraulicznych. Nie napędza ich sprężone powietrze lub olej tłoczony pompą, a energia elektryczna, co sprawia, że sterowanie i obsługa takiego siłownika są dużo prostsze i tańsze. Przeczytaj artykuł na blogu →
Stefan-siłownik –
Witam!
Kupiłem siłownik na 12 wolt.Dlaczego ,bo 12 V jest standartem i łatwo znaleść źródło zasilania 12v no chociażby akumulator samochodowy.Ja już dawno kupiłem od Was siłownik identyczny na 37v bo był wtedy tani.Zasilanie zrobiłem z trafo 24V ,prostownik grętza (sorry za pisownię) i kondensator 2200 mikrofarat. Otrzymałem jakieś 36 v.Siłownik ten używany do tej pory pracuje ale uważam że dość wolno.
Używam ten siłownik do zamykania i otwierania klapy w drzwiczkach pieca do centralnego ogrzewania.Po 3 sezonach grzewczych dopracowałem automat i jestem z siebie zadowolony.,Piec typowy na miał górne spalanie po załadowaniu około 30kg pracuje około 12-14 godz.Rozwiązaniem mogę się pochwalić gdyby było jakieś zainteresowanie.Moje hobby nie jest chronione patentem(ha,ha,ha) ale praca doktorska w zamyśle(ha ha ha).Pytanko ???czy zasilanie z aku 12V przyspieszy wysuwanie trzpienia siłownika
